MC4-EVO 2 Steckverbinder Set mit 10 Paar 1500 V DC 4-6 mm² PV-KST4-EVO 2A/6I / PV-KST4-EVO 2A/6I
32,99 €
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "MC4-EVO 2 Steckverbinder Set mit 10 Paar 1500 V DC 4-6 mm² PV-KST4-EVO 2A/6I / PV-KST4-EVO 2A/6I"
Produktbeschreibung
Das MC4-EVO 2 Steckverbinder-Set mit 10 Paaren wurde für moderne Photovoltaikanlagen mit Systemspannungen bis 1.500 V DC entwickelt und ist speziell für PV-Kabel mit einem Leiterquerschnitt von 4-6 mm² ausgelegt.
Das Set umfasst die Steckverbinder PV-KST4-EVO 2A/6I-UR sowie PV-KST4-EVO 2A/6I-UR und ermöglicht eine besonders stromtragfähige, sichere und dauerhaft stabile Verbindung innerhalb anspruchsvoller PV-Systeme. Mit insgesamt 10 vollständigen Steckverbinder-Paaren eignet sich das Set ideal für professionelle Installationen und leistungsstarke Stringverkabelungen.
Als Weiterentwicklung des bewährten MC4-Systems bietet die MC4-EVO-2-Serie eine erhöhte Temperaturbeständigkeit sowie eine verbesserte Spannungsfestigkeit. Das bewährte MULTILAM-Kontaktprinzip sorgt zusammen mit der Schutzart IP68 für eine dauerhaft sichere und verlustarme Energieübertragung – selbst unter anspruchsvollen Umweltbedingungen.
Die Steckverbinder sind international zertifiziert und eignen sich sowohl für die Feldmontage als auch für vormontierte Anwendungen. Zudem besteht eine vollständige Steckkompatibilität innerhalb der MC4-Steckverbinderfamilie.
Produktvorteile
- Komplettes Steckverbinder-Set mit 10 Paaren
- Stecker: PV-KST4-EVO 2A/6I-UR
- Buchse: PV-KBT4-EVO 2A/6I-UR
- Geeignet für PV-Systemspannungen bis 1.500 V DC
- Für PV-Kabel mit 4-6 mm² Leiterquerschnitt
- Nennstrom bis 104 A (abhängig vom Kabel)
- MULTILAM-Technologie für dauerhaft niedrige Kontaktwiderstände
- Schutzart IP68 bei fachgerechter Montage
- Zertifiziert nach IEC, UL, JET und cTÜVus
- Vollständig steckkompatibel mit der MC4-Steckverbinderfamilie
Lieferumfang
- 10 × Steckergehäuse
- 10 × Buchsengehäuse
- 10 × Kontaktstifte (Stecker)
- 10 × Kontaktstifte (Buchse)
- Entspricht 10 vollständigen Steckverbinder-Paaren

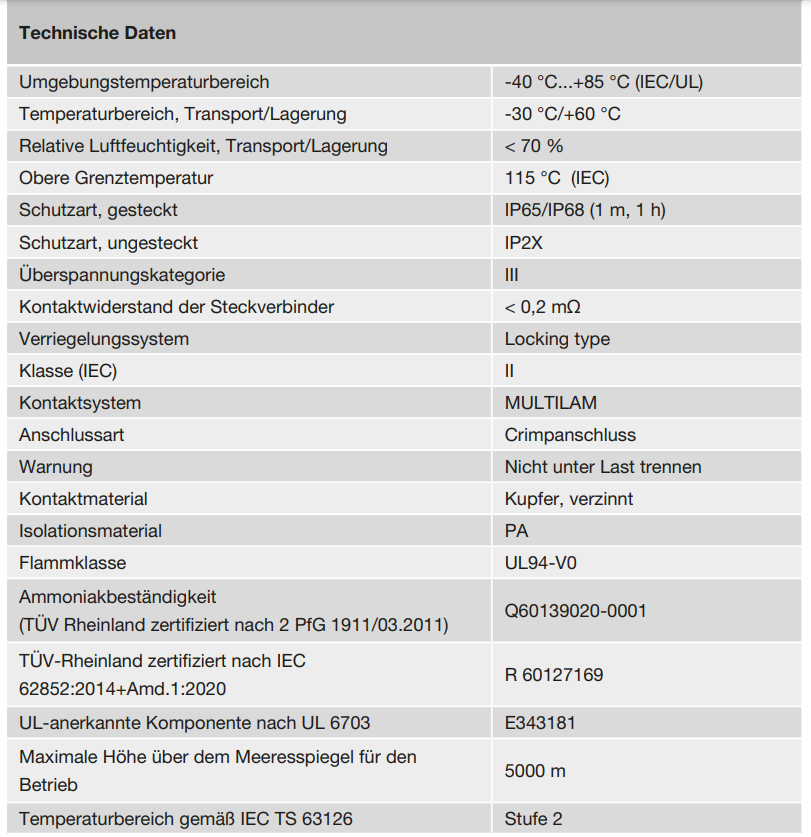

Technische Daten
| Stecker-Typ | PV-KST4-EVO 2A/6I-UR |
| Buchsen-Typ | PV-KBT4-EVO 2A/6I-UR |
| Kabelaußendurchmesser | 4,7 – 6,4 mm |
| Leiterquerschnitt | 4-6 mm² |
| Nennspannung | 1.500 V DC (IEC & UL) |
| Nennstrom | Bis 53 A (abhängig vom Kabelquerschnitt) |
| Schutzart | IP68 (bei ordnungsgemäßer Montage) |
| Betriebstemperatur | −40 °C bis +85 °C |

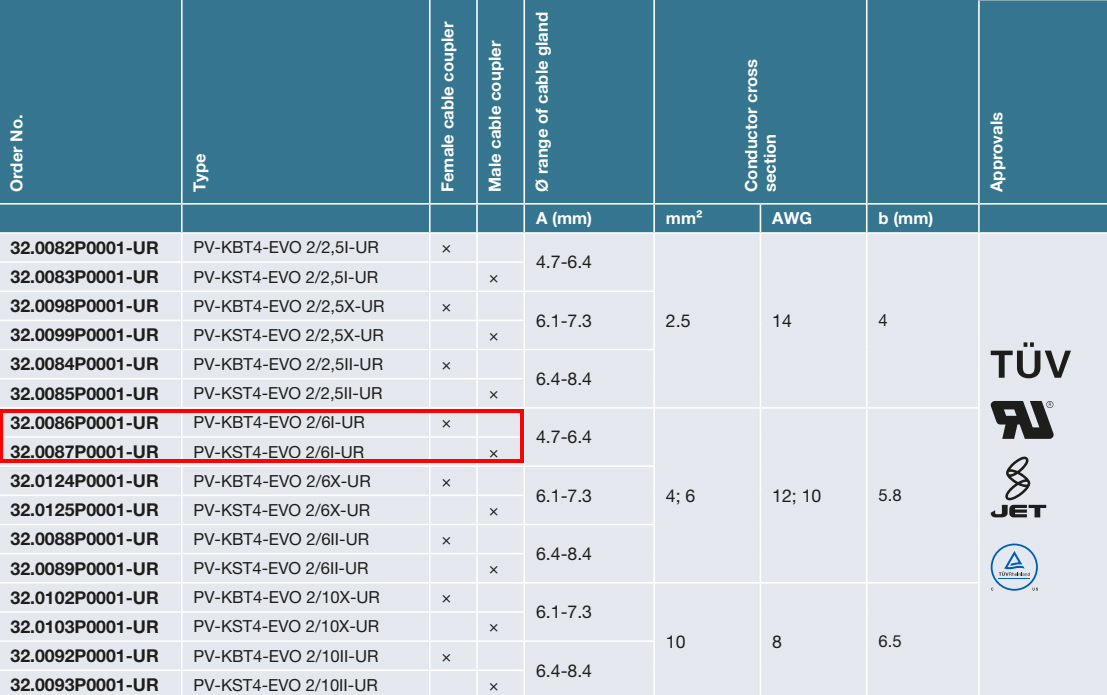

MPN: 32.0086P0001 / 32.0087P0001
Weitere technische Informationen entnehmen Sie bitte dem Datenblatt im Bereich „Downloads“.
Hinweis: Herstellerangaben, technische Änderungen und Irrtümer vorbehalten.
