enwitec Netzumschaltbox für SMA Sunny Island 1-phasig Phasenkopplung 20kVA (10012549)
599,99 €
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "enwitec Netzumschaltbox für SMA Sunny Island 1-phasig Phasenkopplung 20kVA (10012549)"
Produktbeschreibung
Die enwitec Netzumschaltbox (Art.-Nr. 10012549_V1.2) dient als allpolige Ersatzstromverteilung (Battery-Backup-Distribution) für das SMA Flexible Storage System mit einem einphasigen SMA Sunny Island Batterie-Wechselrichter. Im Falle eines Netzausfalls trennt die Box die Kundenanlage sicher vom öffentlichen Stromnetz und baut ein autarkes Ersatzstromnetz auf.
Durch die integrierte Phasenkopplung werden im Ersatzstrombetrieb alle drei Phasen der Hausverteilung zusammengeschaltet und mit Energie aus der einphasigen Einspeisung des Sunny Island versorgt (für 1-phasige Verbraucher). Die Umschaltbox ist ab Werk bereits für den einfachen Einbau eines SMA Energy Meters oder Sunny Home Managers 2.0 vorbereitet.

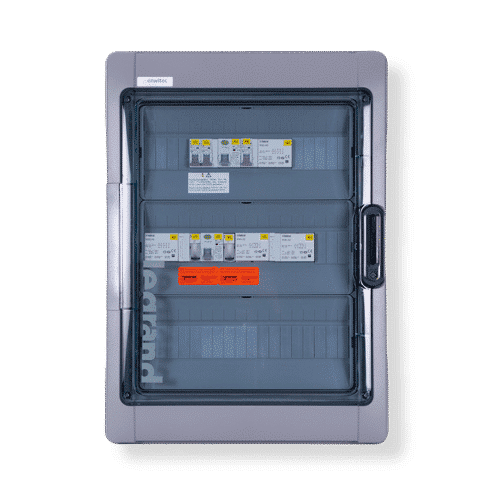

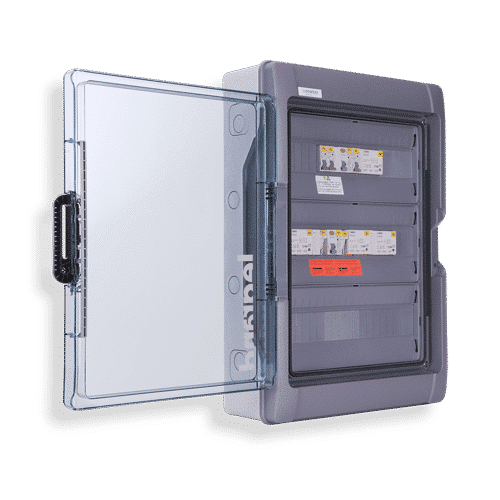

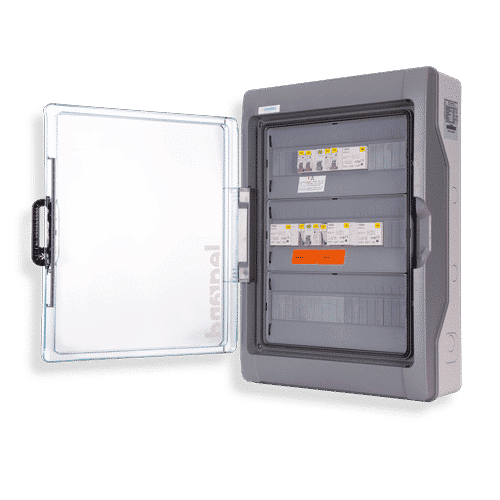

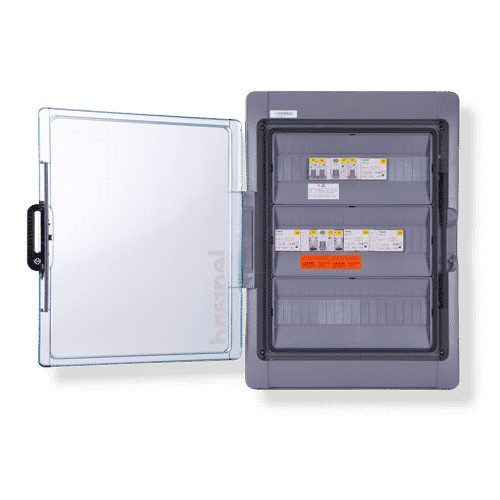

Das robuste Polycarbonat-Gehäuse mit transparenter Abdeckung entspricht der Schutzart IP65 sowie der Schutzklasse II und ist für die Wandmontage im Innenbereich sowie im geschützten Außenbereich zugelassen.
Produkteigenschaften & Vorteile
- Automatische und allpolige Netztrennung bei Netzausfall (TN-S / TT-System)
- Integrierte Phasenkopplung für einphasigen Ersatzstrombetrieb auf allen 3 Phasen
- Vorbereitet für die direkte Hutschienen-Montage von SMA Energy Meter oder Sunny Home Manager 2.0
- Kompatibel mit SMA Sunny Island 4.4M-12/-13, 6.0H-12/-13 und 8.0H-12/-13
- Allpolige Trennung gewährleistet höchste Sicherheit nach VDE- und IEC-Normen
- Inklusive umfangreichem Kabelverschraubungs-Set und Befestigungsmaterial
- Made in Germany – Erfüllt EN 61439-1, EN 61439-2 und EN 61439-3

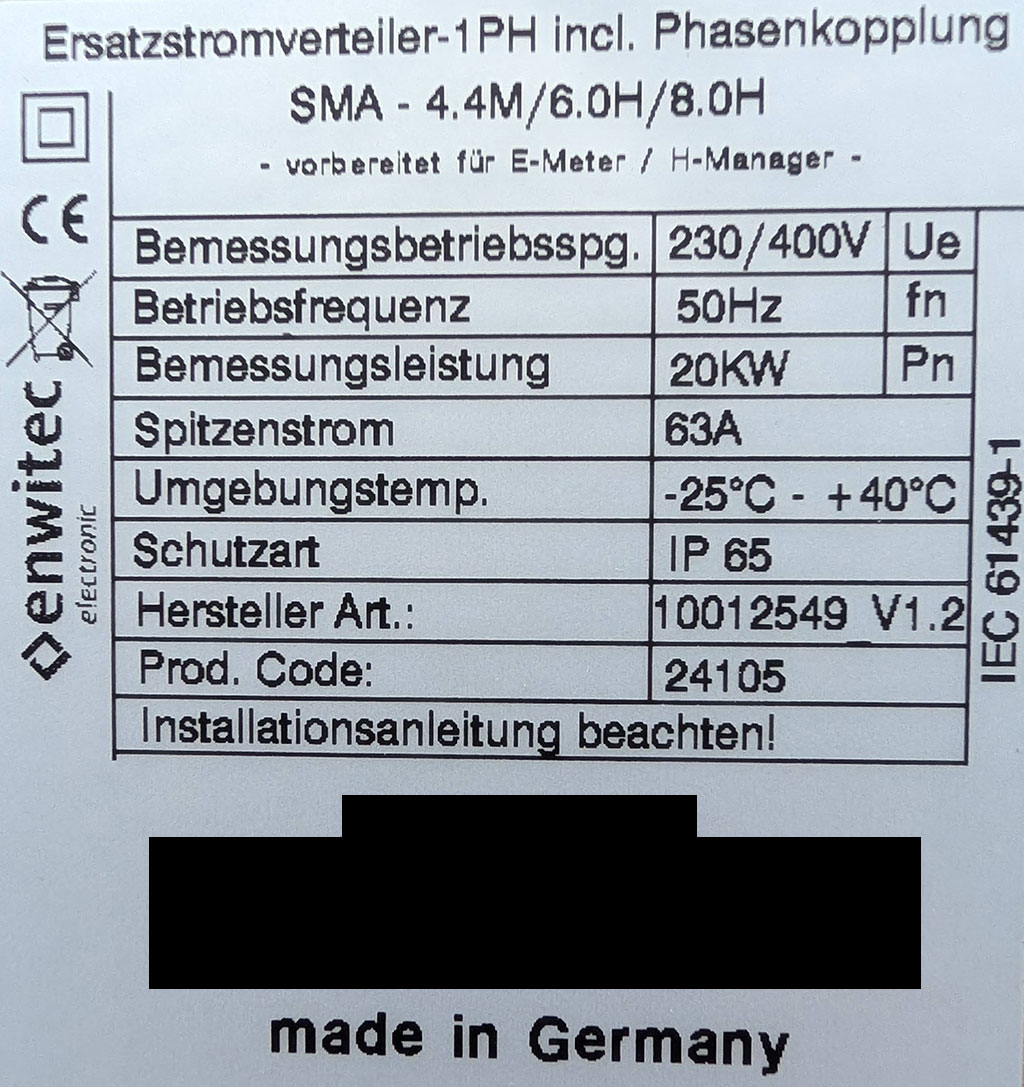

Technische Daten
| Hersteller | enwitec electronic GmbH |
| Modell / Matchcode | 3PH_IPC_SMA.SI_BBDAP_20KW_1PH_PREP_DACH |
| Produkttyp | Netzumschaltbox / Ersatzstromverteilung |
| Länderfreigabe | Deutschland, Schweiz |
| Herstellungsland | Deutschland |
| Bemessungsbetriebsspannung AC | 3PH - 230 V / 400 V |
| Bemessungsisolierspannung | 400 V |
| Betriebsfrequenz | 50 / 60 Hz (±5 %) |
| Max. thermische Durchgangsleistung | 20 kW |
| Max. netzseitige Vorsicherung | 63 A |
| Max. schaltbarer Kurzschlussstrom | 10 kA |
| Zulässige Netzformen | TN-S / TT-System |
| Standby-Verluste | ca. 15 W |
| Netztrennung (Schütz Q2) | AC1 63 A |
| Erdungseinrichtung I & II (Schütze Q3 / Q4) | AC1 40 A |
| Phasenkopplung (Schütz Q6) | AC1 63 A |
| Fehlerstromschutzschalter (RCD F2 / F7) | Typ A / 40 A / 0,03 A |
| Leistungsschutzschalter (MCB F3 / F4 / F6) | C32 A |
| Kapselsicherungen (F1 / F5) | 10x38 mm (1 A flink) |
| Schutzart | IP65 |
| Schutzklasse | II (schutzisoliert) |
| Gehäusematerial / Farbe | Polycarbonat / ähnlich RAL 7046 (Deckel transparent) |
| Betriebstemperaturbereich | -25 °C bis +40 °C |
| Zulässige Luftfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Montageart | Wandmontage |
| Abmessungen (B × H × T) | 448 × 622 × 161 mm |
| Gewicht | ca. 13,0 kg |
| Zolltarifnummer | 85371098 |
| MPN | 10012549_V1.2 |
Weitere technische Informationen finden Sie im Datenblatt im Bereich „Downloads“.
Hinweis: Herstellerangaben, technische Änderungen und Irrtümer vorbehalten.
